硬質(zhì)合金是以一種或幾種難熔碳化物（碳化鎢、碳化鈦等）的粉末為主要成分，加入作為粘接劑的金屬粉末（鈷、鎳等），經(jīng)粉末冶金法而制得的合金。它主要用于制造高速切削刃具和硬、韌材料切削刃具，以及制作冷作模具、量具和不受沖擊、振動(dòng)的高耐磨零件。
硬質(zhì)合金的特點(diǎn)
⑴硬度、耐磨性和紅硬性高
硬質(zhì)合金常溫下硬度可達(dá)８６～９３ＨＲＡ，相當(dāng)于６９～８１ＨＲＣ。在９００～１０００℃能保持高硬度，并有優(yōu)良的耐磨性。與高速工具鋼相比，切削速度可高４～７倍，壽命長５～８０倍，可切削硬度高達(dá)５０ＨＲＣ的硬質(zhì)材料。
⑵強(qiáng)度、彈性模量高
硬質(zhì)合金的抗壓強(qiáng)度高達(dá)６０００ＭＰａ，彈性模量為（４～７）×１０５ＭＰａ，都高于高速鋼。但其抗彎強(qiáng)度較低，一般為１０００～３０００ＭＰａ。
⑶耐蝕性、抗氧化性好
一般能很好地抗大氣、酸、堿等腐蝕，不易氧化。
⑷線膨脹系數(shù)小
工作時(shí)，形狀尺寸穩(wěn)定。
⑸成形制品不再加工、重磨
由于硬質(zhì)合金硬度高并有脆性，所以粉末冶金成形燒結(jié)后不再進(jìn)行切削加工或重磨，特需再加工時(shí)，只能采用電火花、線切割、電解磨削等電加工或?qū)ｉT的砂輪磨削。通常由硬質(zhì)合金制成的一定規(guī)格的制品，采用釬焊、粘接或機(jī)械裝夾在刀體或模具體上使用。
常用硬質(zhì)合金按成分和性能特點(diǎn)分為三類：鎢鈷類、鎢鈦鈷類、鎢鈦鉭（鈮）類。生產(chǎn)中應(yīng)用最廣泛的是鎢鈷類和鎢鈦鈷類硬質(zhì)合金。

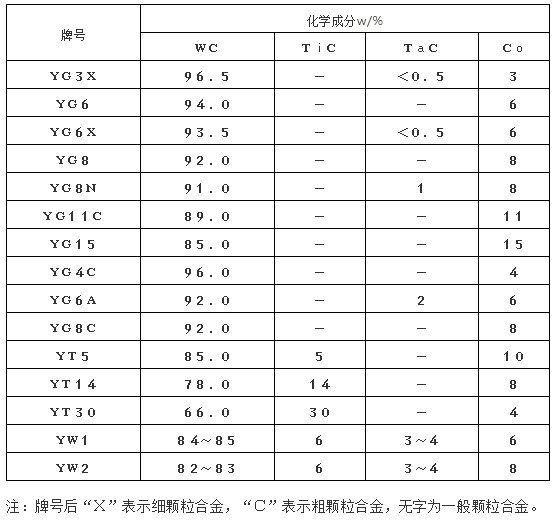

常用硬質(zhì)合金的牌號(hào)及化學(xué)成分

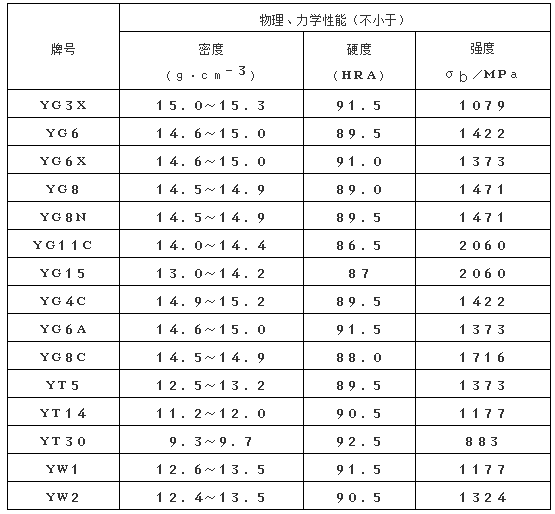

常用硬質(zhì)合金的物理及力學(xué)性能
硬質(zhì)合金的應(yīng)用
⑴刀具材料
硬質(zhì)合金用做刀具材料的數(shù)量最大，可制作車刀、銑刀、刨刀、鉆頭等。其中鎢鈷類硬質(zhì)合金適于黑色金屬、有色金屬的短切屑加工和非金屬材料的加工，如鑄鐵、鑄造黃銅、膠木等；鎢鈦鈷類硬質(zhì)合金適于鋼等黑色金屬的長切屑加工。在同類合金中，鈷含量較多的適于粗加工，鈷含量少的適于精加工。通用類硬質(zhì)合金對(duì)于不銹鋼等難加工材料的加工壽命較其他硬質(zhì)合金長得多。
⑵模具材料
硬質(zhì)合金主要用做冷拉模、冷沖模、冷擠模、冷墩模等冷作模具。
⑶量具和耐磨零件
硬質(zhì)合金用于量具的易磨損表面鑲嵌和零件、磨床精密軸承、無心磨床導(dǎo)板和導(dǎo)桿、車床頂尖等耐磨件。
